透射電子顯微鏡TEM
全國服務熱線:
0431-80514535全國服務熱線:
0431-80514535| 透射電子顯微鏡TEM | FEI Tecnai F20, TF30,JEOL JEM 2100F,F(xiàn)EI Talos F200X 等 | 銅網制樣:50 元/樣,鉬網:100 元/樣。 非磁樣品:形貌(高分辨)300 元/樣,點掃 100 元,線掃 200元,mapping300 元,衍射 100 元,STEM 300 元;弱磁樣品(磁性樣品不接受自己制樣):形貌(高分辨)400 元/樣,點掃 100 元,線掃 200 元,mapping400 元,衍射 100元,STEM 400 元;強磁樣品:形貌(高分辨)600 元/樣,點掃 100 元,線掃 300元,mapping400 元,衍射 100 元,STEM 400 元各地價格略有差異,以當?shù)禺?dāng)前官網為準 | 可做粉末、塊體的磁性和非磁性樣品,塊體可以制樣,可以做衍射、能譜、mapping、STEM,可以做電子能量損失譜(EELS),可做云視頻或現場。 |
測試目的及應用場景
4、研究材料的界面和界面反應:TEM可以觀察材料的界面結構和界面反應,包括晶界、相界和界面反應產物等。
測試原理

測試步驟
以日本JEOL JEM-F200測試為例,一般測試步驟如下所示(僅供參考):
1、制樣
測試前將樣品制備到載網上。粉末類樣品一般會加入分散劑制成一定濃度的分散液,液體樣品需稀釋到適當?shù)臐舛?,然后根?jù)具體情況搖勻或超聲分散,將適量分散液滴加在載網上,自然晾干或烘干。較大的薄膜、固體樣品以及有特殊拍攝需求的樣品需要進行超薄切片、FIB、離子減薄等方式制備成可以拍攝的樣品。
2、進樣
將制備好的樣品置于樣品桿頭部的載樣臺上,用壓片壓緊并旋緊固定螺絲。檢查并清理樣品桿前段肉眼可見雜質和灰塵,然后將樣品桿插入設備,根據設備參數設定進行手動或自動進樣。
3、形貌拍攝
拍攝前首先調節電子束、光闌、焦距、像散等參數,并調節至合適的亮度。然后在Low MAG模式下找到載網上有樣品的區域,之后切換到MAG模式找到樣品具體位置進行形貌拍攝。
4、選區衍射
先找到特定的位置,選擇合適大小的光闌,并根據衍射花樣調節相機參數。拍攝非晶或多晶衍射時應插入擋針遮擋透射班,拍攝單晶衍射時可以適當傾轉樣品至合適的帶軸。
5、STEM模式成像
先在TEM模式下找到特定位置,之后將拍攝模式切換至STEM模式,調節電子束、光闌、焦距、像散等參數,并調節至合適的亮度進行拍攝。
6、能譜分析
先在TEM模式下找到特定位置,之后將拍攝模式切換至STEM模式,插入能譜探測器并在能譜軟件上設置掃描的元素及方式等參數后進行能譜分析。
注意事項
注意:首次下單建議先聯系指南針工作人員,溝通拍攝要求后再下單
1,粉體、液體、可測試,薄膜或塊狀樣品不能直接拍攝,需另行制樣(如離子減薄、包埋切片、FIB等);
2,樣品的厚度不超過100nm,如果顆粒稍大一點,可適當研磨至100nm以下(可先拍SEM判定顆粒大小);
3,一般制樣選微柵銅網即可,如果顆粒直徑小于10nm用超薄碳膜制樣;樣品含Cu,需要拍EDS能譜和mapping可選鎳網或者鉬網等;
4,強磁樣品要求顆粒大小不超過200nm,且不接受自己制樣;強磁樣品拍攝時會出現不同程度的抖動,會影響拍攝效果以及周期;因磁性抖動導致的效果不佳,不安排復測;
5,請務必仔細檢查您的樣品,若發現以弱磁強磁充當非磁或者以強磁充當弱磁非磁,我們將可能無法安排您的實驗,不承擔以此造成的時間和樣品損失;且須賠償原訂單金額的兩倍費用!!若造成設備損壞,維修費用須由您全部承擔;
6,若需要負染制樣,請聯系工作人員。
7,若樣品需要特殊條件保存,請下單前聯系工作人員確認。

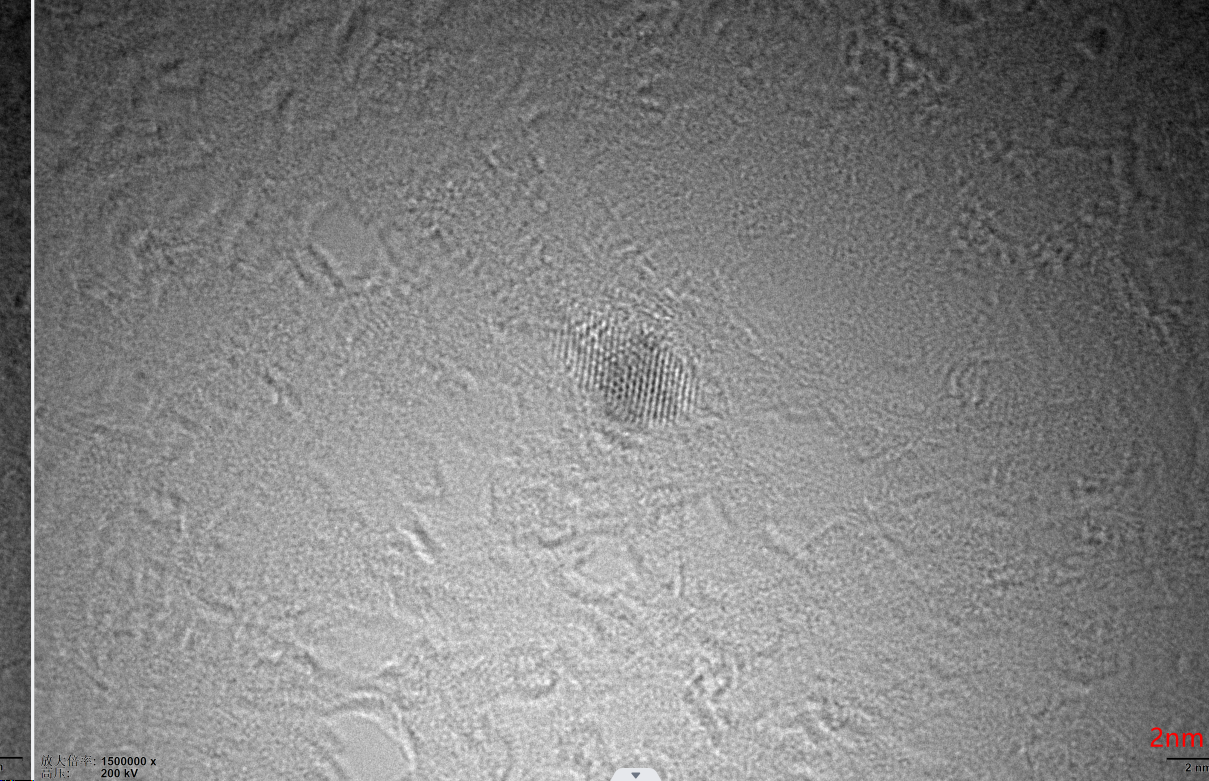

形貌


點掃

線掃

面掃



| Element | Kev | Mass(%) | Sigma | Atom% | K |
| C | 0.277 | 64.82 | 0.17 | 75.37 | 26.2426 |
| O | 0.525 | 18.98 | 0.09 | 16.57 | 26.9317 |
| Si | 1.739 | 16.20 | 0.11 | 8.06 | 46.8256 |
| total | 100.00 | 100.00 |
衍射
